產品名稱: 汽車點焊接檢測儀點彩屏顯示
產品型號: UT/Mate
產品展商: 其它品牌
產品文檔: 無相關文檔
簡單介紹
汽車點焊接檢測儀|超聲波點焊探傷儀帶彩屏顯示以色列Scanmaster公司是全球優越的超聲波檢測產品制造商，產品包括超聲波儀器儀表，超聲波檢測及成像系統和傳感器。 ScanMaster 產品適用于多個行業，包括：航空航天，管材，金屬，汽車和火車軌道，車輪和車軸行業。
汽車點焊接檢測儀點彩屏顯示
的詳細介紹
汽車點焊接檢測儀|超聲波點焊探傷儀帶彩屏顯示超聲波點焊探傷儀
以色列Scanmaster公司是全球優越的超聲波檢測產品制造商，產品包括超聲波儀器儀表，超聲波檢測及成像系統和傳感器。 ScanMaster 產品適用于多個行業，包括：航空航天，管材，金屬，汽車和火車軌道，車輪和車軸行業。解決方案適用于多種環境，包括實驗室和生產設施。ScanMaster也是汽車行業...
【產品簡介】
|
以色列Scanmaster公司是全球優越的超聲波檢測產品制造商，產品包括超聲波儀器儀表，超聲波檢測及成像系統和傳感器。 ScanMaster 產品適用于多個行業，包括：航空航天，管材，金屬，汽車和火車軌道，車輪和車軸行業。解決方案適用于多種環境，包括實驗室和生產設施。ScanMaster也是汽車行業檢測系統的優越制造商，提供汽車生產線點焊的優異超聲波檢測解決方案，推出全球首臺**的基于PC的超聲波點焊檢測系統UT/Mate，只需簡單的把UT/Mate通過USB串行接口就可以連接到任何一臺計算機/筆記本電腦上。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
【功能介紹】
|
|
|
|
|
|
|
|
快速且簡易的設置和檢測計劃準備
默認設置足以滿足大部分檢測計劃
快速設置—只需輸入板厚，其余的就都自動完成了
完成一個點的設置并拷貝到其余相似的點
可以從Excel輸出掃描計劃
柔性且用戶友好的檢測計劃
選擇go/no go模式或全自動和分類模式進行檢測
管理人員可決定和改變檢測規則
可以選擇“Repeat Test重復測試”開或關
靈敏度增益可選
多閘門捕獲
中間波峰的辨別
支持3板和4板點焊
自動進行聲速計算
兼容Windows XP 和 Windows7和32位、64位
很強的備份和重復存儲功能，包括自動生成日程表
在檢測計劃中，加入本地改變的特性
虛擬化無限量地存儲A掃描
可添加數據管理SW工具
|
|
焊點檢測結果-良好
現場檢測
|
|
|
|
|
|
|
|
|
|
【探頭智能定位】
|
|
|
|
- 探頭對中：如果探頭不在焊點中心，UT/Mate柱狀圖的顏色會改變
- 探頭垂直度：柱狀圖的高度取決于探頭垂直度
|
|
|
|
|
|
|
|
|
|
|
【智能重現測試】
|
|
|
|
- 具有在沒有實際零件的情況下，對已儲存的A掃描進行重復檢測的能力
- 管理人員可以在沒有零件的情況下改變檢測計劃來進行重復檢測
- 管理人員或其他人可以在不占用設備的情況下進行離線工作
|
|
|
|
|
|
|
|
|
|
|
|
【智能便捷】
|
|
|
|
|
- 自動消除已捕獲的不佳信號（重復測試的信息呈現給操作員）
- Locator定位器：來測量板材的厚度以及信號峰值
- 方便的遙控器操作
- 探頭更換自動提醒-
|
|
|
|
|
|
|
|
|
|
|
【焊點常見缺陷】
|
焊核良好
|
焊核熔深過薄
|
焊核直徑過小
|
|
|
|
|
回波序列和反射波衰減均正常，
相鄰回波間無缺陷反射波
|
回波序列過多，反射波衰減較少
|
未熔合邊界產生缺陷回波
|
|
|
|
|
虛焊（虛接）
|
漏焊
|
過燒
|
|
|
|
|
|
回波序列較長，
缺陷波出現在回波序列后段
|
回波序列較長，
相鄰反射波指示為**層厚度尺寸
|
回波序列很短，反射波衰減明顯
|
【技術參數】
|
模擬參數
|
|
閘門
|
|
帶寬
|
1-45MHz（-6dB）
|
|
閘門數量
|
4 個，可擴展至 32 個
|
|
增益總量
|
85dB
|
|
范圍
|
100ns-1,000μs
|
|
增益步進量
|
0.2dB
|
|
延遲范圍
|
100ns-1,000μs
|
|
噪聲
|
＜6nv
|
|
分辨率
|
10ns
|
|
線性
|
±1dB
|
|
峰值監控
|
正，負或者優良值
|
|
通道
|
|
報警模式
|
正，負報警
|
|
通道數量
|
1
|
|
界面跟蹤
|
基于閘門起點跟蹤
|
|
觸發模式
|
內部或外部觸發
|
|
DAC 曲線
|
|
脈沖發生器
|
|
動態范圍
|
51dB
|
|
激勵脈沖
|
方波觸發
|
|
分辨率
|
0.2dB
|
|
振幅
|
8 級
|
|
范圍
|
160ns-1ms
|
|
*大脈沖電壓
|
350V±10%, 50Ω
|
|
時基線分辨率
|
160ns
|
|
重復頻率
|
1-1,000Hz
|
|
位置分辨率
|
10ns
|
|
阻尼
|
2 種阻尼設置可選
|
|
轉換比率
|
20dB/160ns
|
|
穩定性
|
±2%FSH
|
|
模數轉換
|
|
模式
|
PE，TT
|
|
分辨率
|
8bit
|
|
脈沖下降時間
|
＜6ns
|
|
取樣率
|
12.5,25,50,100msps，單點
|
|
脈沖寬度
|
10-100ns
|
|
高速數據緩存
|
1Mbyte
|
|
寬度分辨率
|
1ns
|
|
捕獲數據速度
|
|
絕緣（PE/TT）
|
＞65dB@5MHz
|
|
峰值和 TOF
|
多達 10M個測量點/s
|
|
前置放大器
|
|
計算機配置（*低需求）
|
|
增益
|
0,15,30,45dB
|
|
USB 接口
|
USB2.0 或者 USB1.1
|
|
濾波器
|
|
CPU
|
800MHz
|
|
濾波器數量
|
4 個
|
|
內存
|
128MB
|
|
時基線
|
|
硬盤
|
10GB
|
|
范圍
|
100ns-1,000μs
|
|
操作系統
|
Win 2000/XP/Win7
|
|
延遲
|
0-1,000μs
|
|
可使用遙控器實現設備的主要功能
|
|
分辨率
|
10ns
|
|
常規參數
|
|
|
|
|
功率
|
*大 2.5W
|
|
|
|
|
使用溫度范圍
|
5-50℃
|
|
|
|
|
濕度
|
＜95%
|
|
|
|
|
尺寸
|
W×H×D
|
|
|
|
|
180mm×82mm×25mm
|
|
|
|
|
重量
|
480g
|

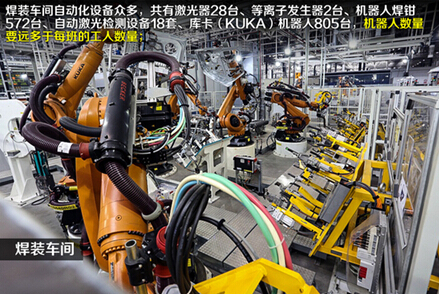

【現場應用--佛山一汽大眾】
